Маленький, тихий и дешевый компьютер с возможностью разгона
http://www.imach.uran.ru/rns
В свое время (2 года назад) мне довелось увидеть компьютер Acer Veriton с процессором Pentium-4. Мощный для того времени компьютер поражал своими маленькими размерами - все хозяйство помещалось в корпусе Slim Desktop - и абсолютной бесшумностью. Это был бренд, технологичный и изящный. Решение было великолепным во всех отношениях - кроме цены, которая была примерно вдвое выше номинальной. Бывают, конечно, бренды подешевле и даже совсем дешевые - но вот только шума в них побольше, а шарма поменьше.
Иногда бывает так, что дешевый бренд лишь самую малость не дотягивает до настоящего. В последнее время многие китайские фирмы выпускают бербоны (barebone) - комплекты для сборки малогабаритных ПК. Один из наиболее интересных - Aio A950 от фирмы Elitegroup. Это такой моноблок, в котором совмещен 15" LCD экран и системная плата на базе чипсета SIS 950. Картинка - выше всяких похвал - ее качество даже выше, чем на LCD мониторах от LG и SONY (хотя матрица стоит, по-видимому, от LG). Клавиатура и мышь - внешние, т.е. такие, на которых хорошо и удобно работать. Процессор, память и диск - десктоповые. Кулер – с термодатчиком, который уменьшает уровень шума до вполне терпимого. Собранный компьютер можно за пару минут сложить в небольшую коробку. В числе других плюсов - динамики, USB 2.0, IEEE 1934, сеть и модем. Вот только плата без претензий на производительность и upgrade сделать нельзя, потому как формат нестандартный и слотов расширения совсем нет. В общем, хороший выбор для тех, кому нужна настольная пишущая машинка. По стоимости эта система – чуть выше самосборного ПК. В комплектации с Pentium 1800/512K, DDR 2100/256 HDD/60 и лицензионной Windows XP Home она стоит около 32000 рублей.
Вообще, бербоны - это особая тема для разговора. При тестировании в них обычно ставят самый мощный процессор, крутую видеокарту и врубают кулеры на полную мощность, после чего блок ревет, как пылесос - но зато выдает большое количество попугаев в 3DMark. Но ведь эти системы - не для экстремального гейминга, а для удобной работы в уютной домашней обстановке. Поэтому наиболее интересным было бы тестирование бербона по критерию шум-производительность - т.е. сначала собирается и настраивается малошумная система, а уже потом на ней проводится подсчет попугаев.
Сейчас мы как раз и займемся сборкой и тестированием такой системы. В качестве отправной точки мы возьмем AIO A950, но попытаемся сделать систему еще дешевле, тише и быстрее.
Первое решение – корпус. Увы, моноблоки со встроенным LCD китайская промышленность пока еще не выпускает. Нет еще стандарта на такую технику! Поэтому придется выбрать обычный Slim Desktop и подключить к нему внешний LCD монитор.
Берем AOpen H360 – этот корпус интересен тем, что у него: 1) Блок
питания на 250 ватт от FSP Group; 2) Терморегулируемый 9-см вентилятор
на внутренней боковой стороне блока питания - как раз напротив процессора.
Других вентиляторов, а также мест для их установки оных на корпусе нет.
Хотите еще – берите ножовку и занимайтесь моддингом. Сталь толстая, так что
пилить надо будет долго и упорно. Заявленный производителем минимальный
уровень шума – 24dB. Ну, это пока только обещания – наука измерения уровня
шума допускает значительную корректировку показаний в сторону уменьшения
:). Но и то хорошо, что хоть какую-то цифру нарисовали, а то обычно пишут –
малошумный и все тут. В корпус можно ставить платы формата микро-ATX
размером до 245*245 мм. Полноразмерная плата ATX туда не полезет.
AOpen рекомендует ставить в этот корпус свою материнскую плату с Pentium 4 и на него – нестандартный кулер с боковым вентилятором (кому интересно, как это устроено – может посмотреть презентацию на сайте AOpen. Но мы поставим в этот корпус Атлон. Дело в том, что хороший пень с FSB 800 и соответствующая системная плата стоят дорого – а мы хотим получить быструю систему за минимальные деньги. Поэтому берем плату mATX EP-8RGMI на двухканальном чипсете nForce2, ставим туда Barton 2500+ и пару модулей DDR400 от Hynix (ну, какие были, те и поставили :). Понятно, в чем идея? Эта сборка даже без разгона уделает любую плату с Pentium 2400C и его хваленым гипертрейдингом! А наличие приличной встроенной графики позволяет сэкономить на видеокарте. Вдобавок, EP-8RGMI – это оверклокерская плата, которая имеет 12-вольтовой разъем питания, позволяет менять напряжение ядра в пределах от 1.4 до 2.2 вольта, FSB в пределах от 100 до 250 с шагом 1, коэффициент умножения от 5 до 24 (увы, четыре бита) и многое другое, Мы будем активно пользоваться этими возможностями – в частности, понижать вольтаж, от которого напрямую зависит тепловыделение процессора.
Между прочим, далеко не все платы обладают такой гибкостью, как наша – вот, например, у платы mATX ASUS A7N8X-VM на nForce2 все заблокировано намертво, да и полноразмерная плата от ASUS немногим лучше – дефолтный вольтаж там завышен и его нельзя снизить. Только повышать, чтобы еще сильнее поджарить процессор!

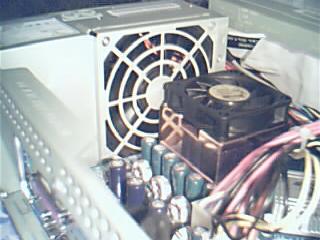

А теперь – про систему охлаждения. Выбор систем охлаждения, которые можно поместить в slim desktop - ограничен. Zalman слишком велик. Популярные кулеры подешевле - боксовый, от Igloo и Titan-ы тоже не годятся из-за конструктивных особенностей корпуса H360. Помните, вентилятор блока питания расположен около процессора? Так вот, вышеупомянутые кулеры этот самый вентилятор перекрывают наглухо. Требуется кулер, в котором ребра радиатора идут параллельно креплению, чтобы радиатор охлаждался одновременно двумя вентиляторами – собственным и блока питания. Модель, которая подходит – это Gembird DL-COPPER/BALL. Кулер полностью медный, низкопрофильный, что хорошо для slim корпуса. Вентилятор 6*6 и несколько шумный, поэтому подключаем к нему Zalman Fan Speed Controller и ставим скорость на минимальную – 2300 RPM. Все, шума больше нет :).
А вот на винчестере я навернулся капитально. Теория проста – для малогабаритной системы подойдет винчестер, внутри которого один блин. Двух-трех-блинные модели не годятся, т.к. у них уровень тепловыделения и шум существенно выше. Вместимость блина у самых современных моделей равна 80G, если информация пишется на обе стороны блина двумя головками и 40G - если только на одну сторону. У винчестеров постарше, например, барракуд 5 серии – на пластину приходится 60G, а у четвертой серии – только 40G. Я не случайно вспомнил барракуды 4 и 5 серии – они самые тихие. Новые барракуды – 7200.7 и 5400.1 вроде бы тоже тихие – те же самые 25-26 dB в режиме ожидания.
В общем, покупаем себе модель 5400.1 (340015A), ставим и наслаждаемся тишиной... Но нет, не тишиной, а каким-то жужжанием... Вжжж-тишина-вжжж... Это не рыба, а шмель мохнатый! Так жужжат головки, когда они мечутся не по всему диску, а между соседними дорожками. И все время вжжж... вжжж... вжжж... Шмель не устает жужжать ни на минуту, даже если на компьютере никто ничего не делает! Ни о каком отключении после простоя не может быть и речи – потому как простоя не бывает! Интересно, сколько выдержит механика при такой неутомимой работе? Ну да ладно – мысли в сторону - запускаем MHDD и пытаемся включить тихий поиск (AAM). А там его нет... Скачиваем документацию с сайта – и в самом деле нет. Интересно, как они там намерили 26 dB в режиме простоя, если простоя не бывает? В DOS-е, что ли? И в самом деле, если загрузить DOS с дискеты – не жужжит! Так вот где собака порылась! Это мастадай виноват! Долой!... но что я без него буду делать?
В общем, улетел шмель обратно в магазин. Старой доброй барракуды пятой серии там не нашлось, поэтому выдали мне Maxtor Diamond Max 8 с FDB подшипниками (6E040L0). Буквочка L в названии как раз и указывает на FDB, что есть хорошо. Винчестер, конечно, погромче – но радует уже то, что производитель честно указал не только шум в простое (27 dB), но и шум при поиске – до 31 dB. Это уже что-то. И есть даже AAM, правда, толку от него немного. Винчестер какой-то странный – рекомендуется ставить его платой электроники вниз, а монтажные отверстия сделаны так, что его приходится переворачивать. В общем, барракуда кверху брюшком. Или это у меня корпус такой? Ставим и слушаем тихое мерное потрескивание. Уф, не жужжит. И в простой уходит, как положено. Но что это? Ууу... Ууу... Ууу. Такое низкое-низкое гудение, как у трансформатора времен застоя. Негромко, но внушительно. Вот был бы у меня кулер на процессоре пошумнее – ничего бы и не было заметно. А так придется разбираться. Достаем винчестер из корпуса и берем его на руки – не гудит. Прикасаемся им к железу – и корпус компьютера начинает гудеть, а рука чувствует вибрацию. Резонанс, однако... Ставил я это винчестер и книзу брюхом, и на резинку – все одно и то же. Я не хочу сказать, что Maxtor плохой, но в этот корпус его ставить определенно не надо.
Следующий диск, который я попробовал на этом компьютере - это HDS722580VLAT20 от Hitachi. Как раз модель на 80 гигабайт с одним блином и двумя головками. Тоже тонкий, и опять ставится кверху брюхом - определенно, корпус какой-то странный. Но хорошо уже, что не гудит, вот только иногда поскуливает, как собачка :). Накопитель холодный (35-37 градусов), интересен низким энергопотреблением (5W) и невысоким шумом (28-32 dB) в режиме тихого поиска с включенным AAM.
Вот итоговый расчет стоимости:
| AOpen H360 (Slim Desktop mATX, 250W) | 2700 |
| EP-8RGMI (BIOS of 10/17/2003) | 3200 |
| Athlon XP 2500+/333/512K | 3000 |
| Gembird DL-COPPER/BALL | 250 |
| Zalman fan speed controller | 130 |
| DDR 400 256M Hynix (2 шт.) | 2900 |
| HDD 80G (HDS722580VLAT20) | 2500 |
| FDD | 250 |
| CD-ROM | 500 |
| KB+Mouse | 500 |
| Windows XP Home Edition SP1 | 2500 |
| Монитор LG 1515S | 10000 |
| Итого: | 28430 |
Ну вот, мы сделали систему почти на 5000 рублей дешевле, чем китайцы. При этом у нас памяти больше и процессор мощнее. При желании минимизировать стоимость можно взять компоненты подешевле:
| Evercase 0229LP (Slim Desktop mATX, 180W) | 1600 |
| EP-8RGMI (BIOS of 10/17/2003) | 3200 |
| Athlon XP 2000+/266/256K | 2000 |
| Gembird DL-COPPER/BALL | 250 |
| Zalman fan speed controller | 130 |
| DDR 266 128M (2 шт) | 1500 |
| HDD 40G (HDS722540VLAT20) | 2000 |
| FDD | 250 |
| CD-ROM | 500 |
| KB+Mouse | 500 |
| Windows XP Home Edition SP1 | 2500 |
| Монитор LG 1515S | 10000 |
| Итого: | 24330 |
Теперь займемся испытаниями. Для этого будем менять частоту FSB, определять минимальное напряжение ядра VCore, при котором система работает стабильно и считать попугаев. Коэффициент умножения менять не будем - по причине его заблокированности на моем конкретном экземпляре Barton-а. Параметры памяти тоже возьмем стандартные. На машине установлены DirectX 9.0b и драйверы ForceWare 3.13 (Display driver 52.16 WHQL).
Помимо стандартных драйверов, для проведения тестов потребовались следующие дополнительные утилиты:
| S2kCtl 1.1b42 - для включения режима Bus Disconnect, т.к. он не включается через BIOS. |
| 8rdaVCore-0.5.5 - для понижения напряжения ниже 1.4V (вплоть до 1.075V). |
| CPUBurn 1.4 - для разогрева процессора. |
Уровень шума в этой системе определяется оборотами вентилятора на блоке питания. Чем сильнее греется процессор, тем горячее будет воздух, проходящий через БП и тем сильнее крутится его вентилятор. Сам уровень шума приводится в сравнении с шумом HDD, который равен 26-28 dB. Градации следующие:
| whisper (шепот) | до 28 dB, температура процессора около 40 и ниже |
| low noise(низкий) | 28-30 dB, температура процессора до 50 |
| medium noise (средний) | 30-32 dB, температура процессора до 60 |
| high noise (высокий) | больше 32 dB, температура процессора выше 60 |

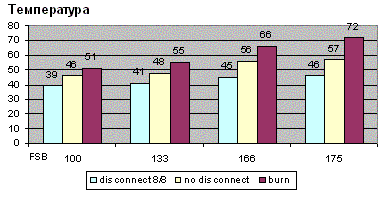

Как мне удалось выяснить, микропроцессор работоспособен при FSB 185 и напряжении питания 1.45V, что на целых 0.2V ниже номинала. Жаль, но частоту 185 не держит чипсет. Разгонять чипсет я не стал (кто интересуется тем, как это можно сделать - могут почитать статью). Вот частоты, на которых система работает стабильно в штатном режиме чипсета и соответствующие им рабочие температуры:
Более подробная информация приведена здесь:
| FSB 175 (1925 MHz, timing 7-3-3-2.5) + VCore 1.4 | |
| disconnect 8/8 | temp 46, low noise |
| no disconnect | temp 57, medium noise |
| burn | temp 72, high noise |
| 3DMARK | 4724 |
| FSB 166 (1833 MHz, timing 7-3-3-2.5) + VCore 1.4 | |
| disconnect 8/8 | temp 45, low noise |
| no disconnect | temp 56, medium noise |
| burn | temp 74, medium noise |
| 3DMARK | 4470 |
| FSB 133 (1466 MHz, timing 6-2-2-2.0) + VCore 1.2 | |
| disconnect 8/8 | temp 41, whisper |
| no disconnect | temp 48, low noise |
| burn | temp 55, medium noise |
| 3DMARK | 3955 |
| FSB 100 (1100 MHz, timing 5-2-2-2.0) + VCore 1.2 | |
| disconnect 8/8 | temp 39, whisper |
| no disconnect | temp 46, low noise |
| burn | temp 51, medium noise |
| 3DMARK | 2984 |
Для справки приведу самый холодный режим с VCore 1.075. В этом режиме плата работает стабильно, за исключением того, что не может перезагрузиться.
| FSB 100 (1100 MHz, timing 5-2-2-2.0) + VCore 1.075 | |
| disconnect 8/8 | temp 39, whisper |
| no disconnect | temp 45, low noise |
| burn | temp 49, low noise |
| 3DMARK | 2984 |
Выводы. Barton может нормально работать при вольтаже меньшем, чем штатный (1.35V вместо 1.65V). При повышении напряжения до 1.4 его удается разогнать по FSB до рейтинга 2600+, при этом прогрев остается в пределах допустимых технологических норм. Однако при повышении нагрузки уровень шума становится неприемлемо большим. Невысокий уровень шума под нагрузкой обеспечивается только при работе процессора на сниженной частоте FSB 266 (соответствует рейтингу 2000+ и частоте 1466 MHz). На этой частоте обеспечивается стабильная работа при VCore 1.2. Дальнейшее снижение частоты до FSB 200 (рейтинг 1500+, 1100 MHz) принципиально ничего не меняет - главным образом потому, что VCore приходится оставлять на том же уровне 1.2. При снижении VCore до 1.075 система зависает при перезагрузке, а также при выходе из ждущего и спящего режимов.
Таким образом, оптимальной для выбранного типа корпуса следует считать комплектацию процессором класса XP 2000+. Применение более мощных процессоров оправдано при условии модернизации системы охлаждения. В корпусе AOpen H360 наиболее существенна оптимальная работа связки кулер процессора - вентилятор блока питания. Интересно было бы попробовать вариант с боковым расположением вентилятора на радиаторе процессора. Более радикальное решение может заключаться в применении альтернативного способа отвода тепла от процессора - например, системы водяного охлаждения с рассеиванием тепла на корпусе системного блока. Вообще, корпус от AOpen по своим характеристикам тянет разве что на четверочку. Идея поставить 9-мм вентилятор на блок питания хороша, но одного такого вентилятора мало - требуются два. Размер корпуса в длину мог бы быть поменьше сантиметров на 5, если поставить укороченный CD-привод. И сам CD надо ставить слева, а не справа. Вот тогда это была бы конфетка!
Впечатления от платы EP-8RGMI были самые радужные, несмотря на то, что эта плата не имеет сертификат от AMD. Это потому, что на ней нет монтажных отверстий под кулер. Для применения в малогабаритной системе это неважно. Чего не хватает - так это пищалки :). И еще смущает ма-а-ленький такой радиатор на чипсете.
PS: Спустя пару лет после покупки платы на экране появился шум в виде в виде небольших штрихов, усиливающийся при работе процессора под нагрузкой и перестал работать USB 2.0. Причиной дефекта оказались вздувшиеся конденсаторы на материнской плате, которые пришлось заменить.
18 декабря 2003 года
26 июня 2006 года - дополнение про шум на экране
Копирование разрешено со ссылкой на данный авторский вариант статьи.
